Vordächer
Optimaler Schutz bei Wind und Wetter

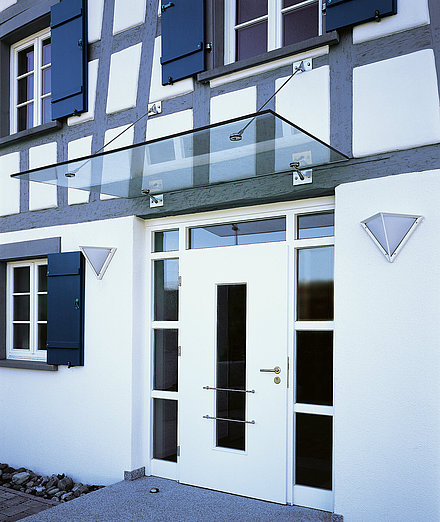

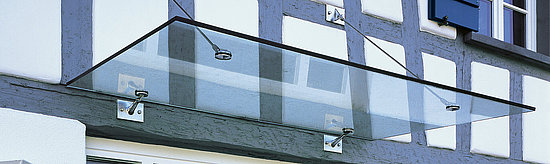

Punktförmig gelagertes Glas-Vordach
Das Vordach aus Glas und Edelstahl erhalten Sie bei SPRINZ als komplettes System mit den Punkthaltern SpriPoint 70. Die punktgehaltene Befestigung wirkt leicht, fast schwerelos und schwebend.
Das Vordach-System besticht insbesondere durch die harmonische Verbindung von filigranen Beschlägen und Glas. Das Verbundsicherheitsglas VSG wird aus zwei TVG-Monoscheiben mit einer sehr reißfesten Folie gefertigt. Sollte das Glas brechen, sichert die Reststabilität der Folie das Glas und verhindert ein Wegbrechen.
Technische Details
Typ A
- Max. Glastafelabmessung: 2100 x 1250 mm
- Glasart: VSG 16 aus 2 x TVG 8 mm
- Punkthalter: SpriPoint 70, Edelstahl
- Konsolen: Edelstahl 100 x 150 mm mit 2 Bohrungen
Typ B
- Max. Glastafelabmessung: 3000 x 1400 mm
- Glasart: VSG 20 aus 2 x TVG 10 mm
- Punkthalter: SpriPoint 70, Edelstahl
- Konsolen: Edelstahl 100 x 150 mm mit 2 Bohrungen
- 2 Zug-Druckstäbe: Edelstahl d=10 mm mit Gabelköpfen
- Befestigung der Konsolen: Mauerwerk – Hilti Hit M10; Beton C25/30 (B25) – Hilti Hit HST M8
- Zulässige Schneelast: 0,75 kN/qm
- 3 Zug-Druckstäbe: Edelstahl d=14 mm mit Gabelköpfen
- Befestigung der Konsolen: Mauerwerk – Hilti Hit M10; Beton C25/30 (B25) – Hilti Hit HST M8
- Zulässige Schneelast: 1,15 kN/qm

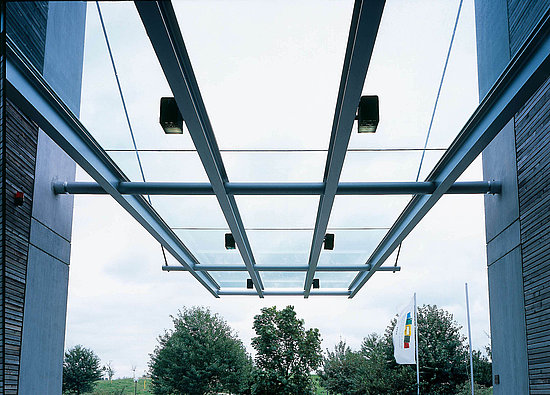

Linienförmig gelagertes Vordach
Vordächer aus Glas werden traditionell linienförmig gelagert, um bei größeren Glasflächen mehr Stabilität zu garantieren. Die Kombination aus Sicherheitsglas und Metall von SPRINZ passt besonders zu modernen Gebäuden. Planen Sie eine Überdachung aus Glas bis zu einem maximalen Format exakt nach Maß. Für linienförmig gelagerte Glasvordächer sind die TRLV (Technische Regeln für die Verwendung von linienförmig gelagerten Verglasungen) zu beachten.
