TWS 300

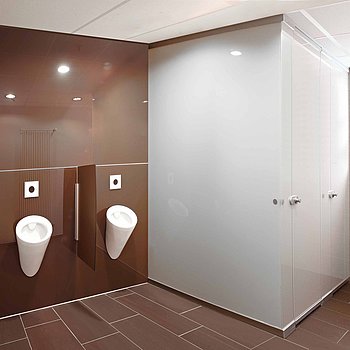

Exklusive Kabinen im Trockenbau
Modellübersicht
Typ A
A1, bis 2.500 mm
A2, bis 2.500 mm
A3, bis 2.500 mm
A3, bis 2.500 mm
A5, bis 2.500 mm
A6, bis 2.500 mm
A7, bis 2.500 mm
A8, bis 2.500 mm
A1, Oberlicht bis 2.800 mm
A2, Oberlicht bis 2.800 mm
A3, Oberlicht bis 2.800 mm
A4, Oberlicht bis 2.800 mm
2.800 mm
A8, Oberlicht bis 2.800 mm
Typ B
B1, bis 2.500 mm
B1, Oberlicht bis 2.800 mm
Typ C
C1, bis 2.500 mm
C2, bis 2.500 mm
C3, bis 2.500 mm
C2, Oberlicht bis 2.800 mm
C3, Oberlicht bis 2.800 mm
Typ D
D1
D2
Vorteile im Überblick
- Deckenhohe Glaselemente für komplett geschlossene Räume
- 23 mm Türspalt für Zuluft von Absauganlagen
- Glaselemente in fast beliebigem Format an einem Stück in 10 mm starkem ESG sowie 11 mm starkem VSG aus 2 x ESG lieferbar
- Profile standardmäßig in mattchrom (EV1) ab Lager
- Passend zum Profil abgestimmte Endkappen in hellgrau
- Gummidichtprofil zur schnellen Montage

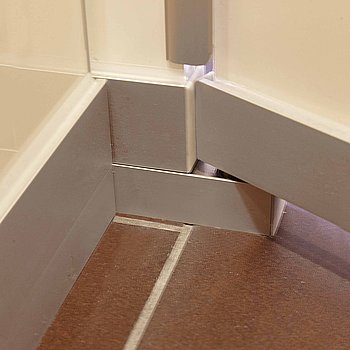

- Keine sichtbare Befestigung durch verschraubtes Profil, Drehlager in der 23 mm breiten und 60 mm hohen Profilebene integriert
- Drehpunkt nahe der Glaskante bietet einen optimalen Klemmschutz.
- Erweiterungsmöglichkeiten, Urinaltrennwände und Zubehör wie WC-Rollenhalter, Ersatzrollenhalter, WC-Bürstenhalter (jeweils glanzverchromt) und Kleiderhaken mit Anschlagpuffer (mattchrom) erhältlich
- Gestalterischer Freiraum durch keramischen Siebdruck (ein- oder mehrfarbig), auch mit individuellen Motiven
Technische Details
Technische Ausführung
• ESG 10 mm aus Floatglas mit Siebdruck ganzflächig hochdeckend nach RAL auf Kabineninnenseite, Kanten poliert

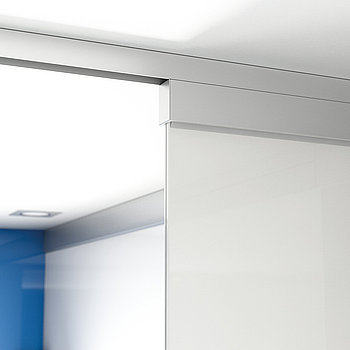

• Linienförmige Lagerung im Aluminiumprofil unten und oben 60 mm hoch, 24 mm tief mit Gummidichtung
• Außen flächenbündige Punkthalter Ø 35 mm horizontal in Schlossebene

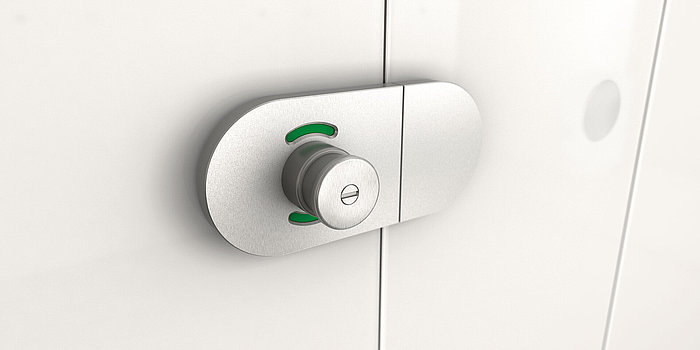

• WC-Drehschloss mit Verriegelung von innen, Sichtfeld innen und außen rot/grün, Notöffnung von außen

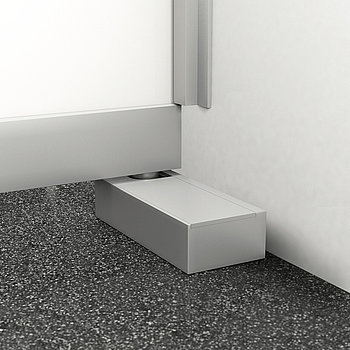

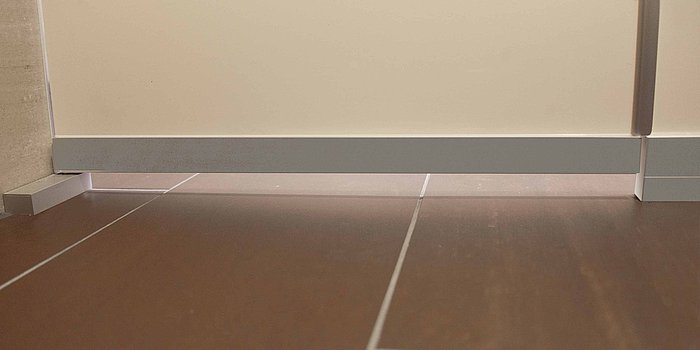

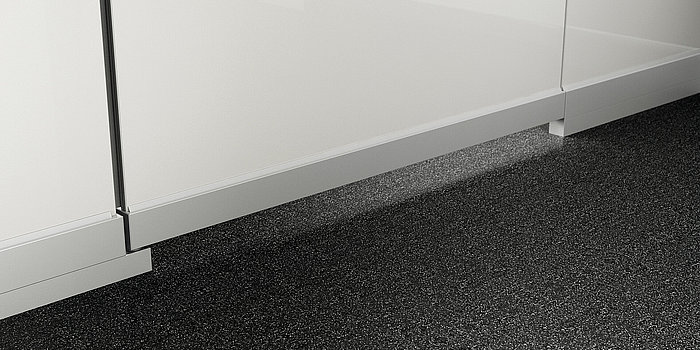

• Bodenluft bei Tür 25 mm

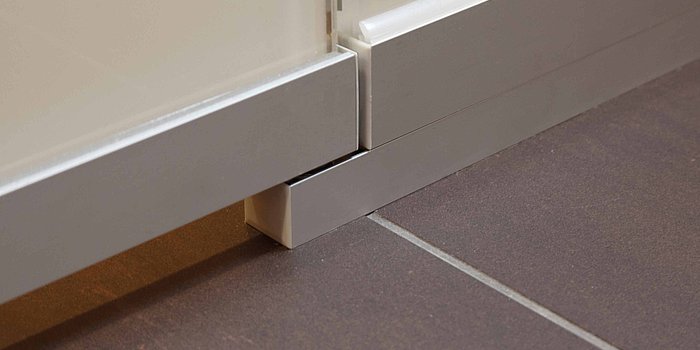

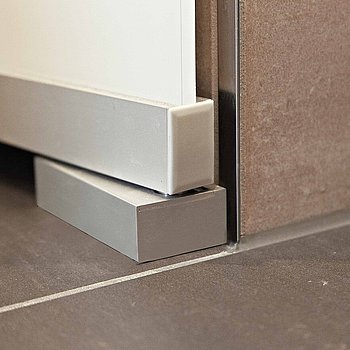

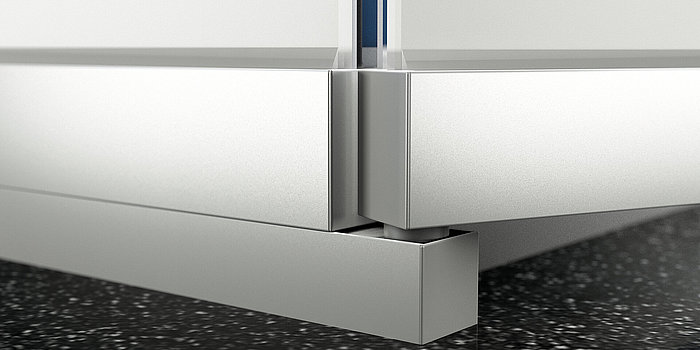

• Drehlager der Tür oben und unten im U-Profil verdeckt montiert
• Türen mit verklebten Profilen und Höheneinstellung +/- 2 mm
• Türen nach innen öffnend, Breite von 600–900 mm möglich
• Blickdichtungen an Türspalt innenseitig
• Aluminiumprofile und Beschlagoberfläche mattchrom (ähnlich E6/ EV1)

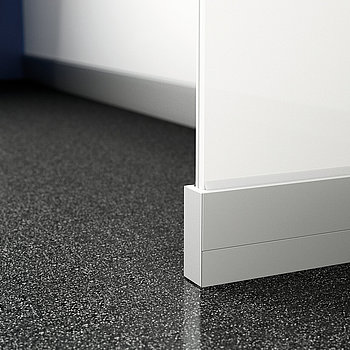

• Aluminiumprofile mit grauen Endkappen aus Kunststoff
Standardabmessung
• Lichte Raumhöhe bis 2.500 mm
• Lichte Raumhöhe 2.500–2.800 mm mit Oberlicht bei der Tür
• Türhöhe 2.100 mm, Türluft 25 mm
Variable Möglichkeiten ohne Mehrpreis
• Türen nach außen öffnend, max. Öffnungswinkel 120° (Öffnungsbegrenzung erforderlich)
Variable Möglichkeiten mit Mehrpreis
• Türen nach innen öffnend mit Selbstschließung (Hebe-Senk-Lager) verdeckt im Profil montiert
• Türen nach außen öffnend, max. 120° mit Obentürschließer (Öffnungsbegrenzung)
• ESG 10 mm aus Weißglas bei hellen Farbtönen, Motiven oder Logo
• VSG 11 mm aus ESG 6 mm (Floatglas) mit Siebdruck zum Verbund zeigend + ESG 5 mm aus Floatglas mit flächenbündigem Punkthalter
• VSG 11 mm aus ESG 6 mm (Weißglas) mit Siebdruck zum Verbund zeigend + ESG 5 mm aus Weißglas mit flächenbündigem Punkthalter
• Glas innenseiteig mit antibakterieller Glasveredelung SpriMedical®
• Bohrungen für WC-Rollenhalter bei Mittelkabine
• Kleiderhaken mit Anschlagpuffer (siehe Klappseite)
Farbübersicht keramischer Siebdruck
RAL 9010
RAL 9016
RAL 9005
RAL 9011
RAL 9017
Weitere Farben...
… können frei nach dem RAL CLASSIC- Farbsystem bestellt werden. Bemusterung zwingend erforderlich (kostenpflichtig).

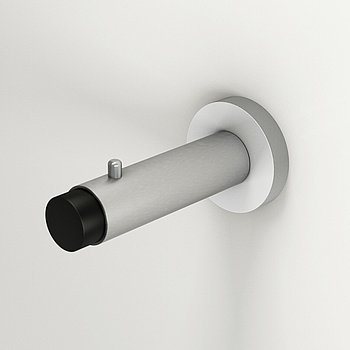

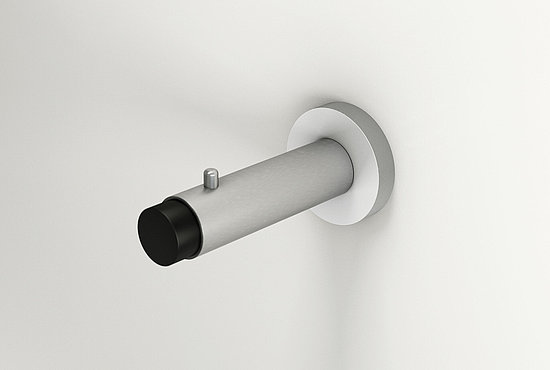

Kleiderhaken mit Anschlagpuffer
Als praktisches Zubehör ist der Kleiderhaken mit Anschlagpuffer erhältlich. Durch den Stift zum Aufhängen bietet er vielfältige Einsatzmöglichkeiten wie zum Beispiel als Taschenhalter oder Jackenaufhänger.
Der Kleiderhaken ist entweder in eine oder beide Richtungen montierbar, kann wahlweise auch angeklebt oder auf einer Fliesenwand aufgebracht werden. Die zahlreichen Anpassungsmöglichkeiten machen das Produkt zu einem unverzichtbaren Assistenten.
Kleiderhaken Modellübersicht
