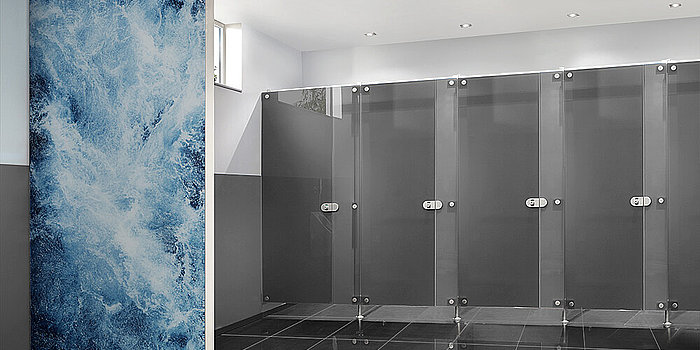

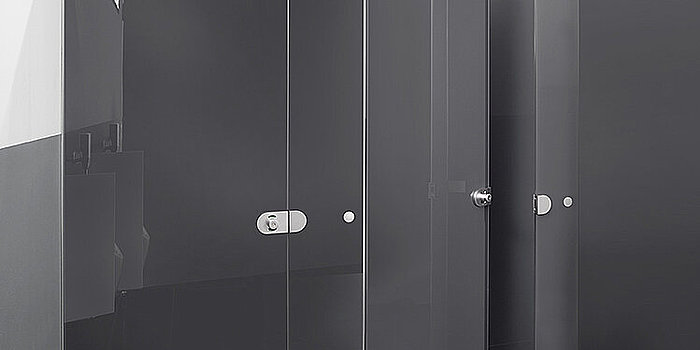

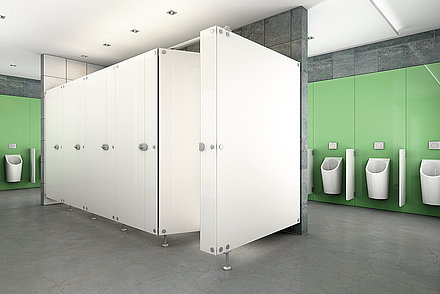

TWS 100 Plus
Design und Funktion für Umkleide- und WC-Kabinen
Modellübersicht
TYP A
A1 Bodenluft
A2 Bodenluft
A3 Bodenluft
A4 Bodenluft
A5 Bodenluft
A6 Bodenluft
A7 Bodenluft
A8 Bodenluft A1 bodentief
A1 bodentief
A2 bodentief
A3 bodentief
A4 bodentief
A5 bodentief
A6 bodentief
A7 bodentief
A8 bodentief
Typ B
B1 Bodenluft
B1 bodentief
B2 bodentief
Typ C
C1 Bodenluft
C2 Bodenluft
C3 Bodenluft
C1 bodentief
C2 bodentief
C3 bodentief
Typ D
D1
D2 Bodenluft
Vorteile im Überblick
- Praktisch: Integrierte Feder zum Selbstschließen der Türe
- Ästhetik: flächenbündige Punkthalter sind filigran und zudem reinigungsfreundlich
- Montagefreundlich und flexibel: Mit wenigen Beschlagteilen lassen sich die unterschiedlichen Kabinenmodelle realisieren
- Beschlagoberflächen und Blickdichtung (kabineninnenseitig) in mattchrom
- Hohe Stabilität
- Variable Möglichkeiten für Bodenluft und Gesamthöhe
- Bodenfreiheit von 65 bis 150 mm, Fuß und obere Aussteifung 150 mm nach innen versetzt
- Variante ohne Bodenfreiheit mit U-Profil am Boden (Tür 10 mm Luft)

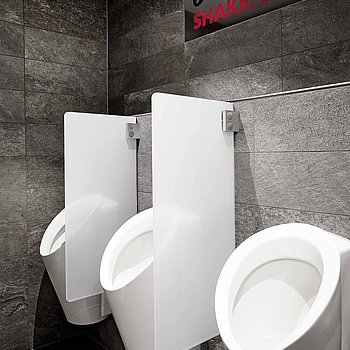

- Erweiterungsmöglichkeiten wie Urinaltrennwände und Zubehör wie WC-Rollenhalter, Ersatzrollenhalter, WC-Bürstenhalter (jeweils glanzverchromt) und Kleiderhaken mit Anschlagpuffer (mattchrom) erhältlich

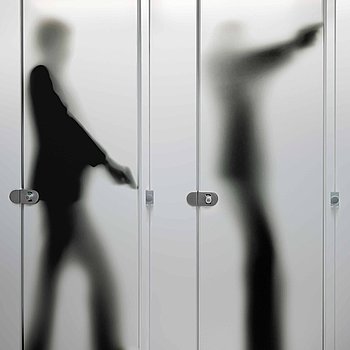

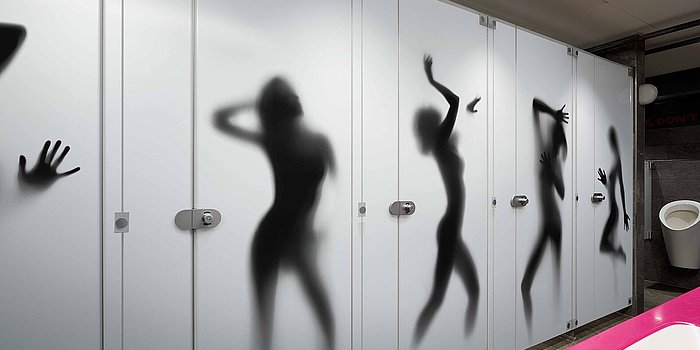

- Gestalterischer Freiraum durch keramischen Siebdruck (ein- oder mehrfarbig), auch mit individuellen Motiven
Technische Details
Technische Ausführung
• ESG 10 mm aus Floatglas mit Siebdruck ganzflächig hochdeckend nach RAL auf Kabineninnenseite, Kanten poliert
• Beschlagoberfläche mattchrom (ähnlich E6/ EV1)

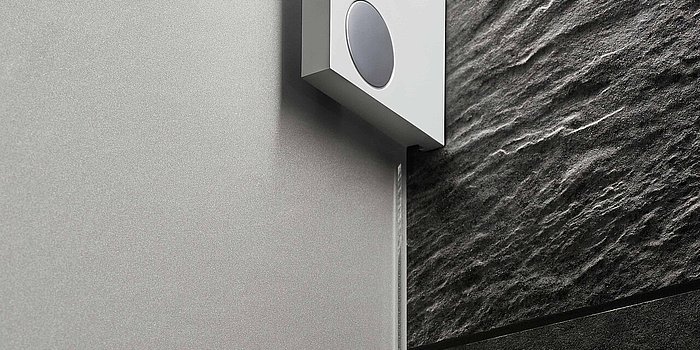

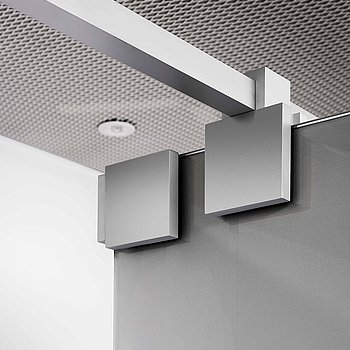

• Außen flächenbündige Punkthalter Ø 35 mm horizontal in einer Achse

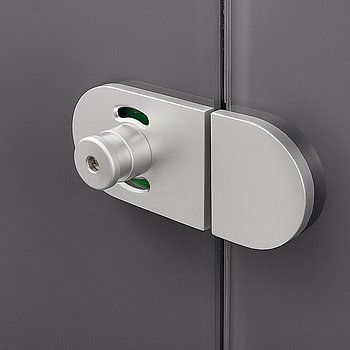

• WC-Drehschloss mit Verriegelung von innen, Sichtfeld innen und außen rot/grün, Notöffnung von außen
• Türen mit Selbstschließung über Feder im Drehband
• Türen nach innen öffnend, Breite von 600–900 mm möglich
• Blickdichtungen an Türspalt innenseitig
• Fuß und obere Aussteifung 150 mm nach innen versetzt

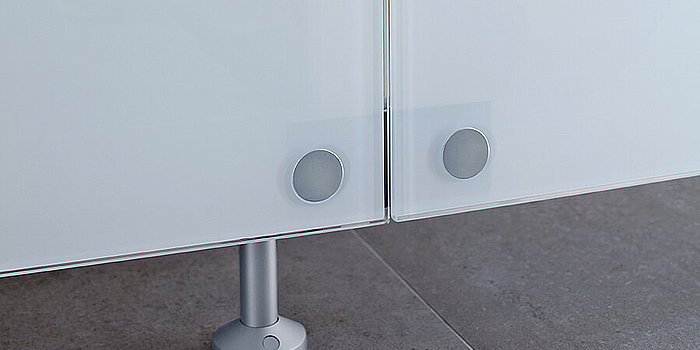

• Fuß Ø 25 mm mit Bodenplatte Ø 70 mm, höhenverstellbar +/- 7 mm

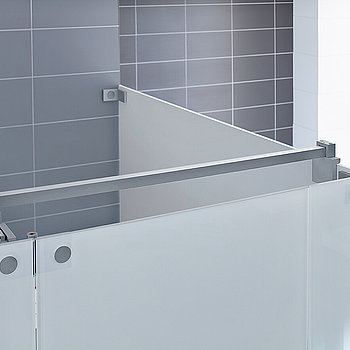

• Obere Aussteifung mit Quadrat-Rohr 25 mm
Standardabmessung
• Systemhöhe inkl. oberer Aussteifung 2.100 mm
• Systemhöhe 2.050 mm
• Glashöhe 1.900 mm
• Bodenluft 150 mm
Variable Möglichkeiten ohne Mehrpreis
• Türen nach außen öffnend, max. Öffnungswinkel 100°
(Öffnungsbegrenzung erforderlich)
• Bodenfreiheit 65–150 mm möglich
• Ohne Bodenluft mit Aluminium U-Profil 20 x 20 mm in mattchrom am Boden, Türluft 10 mm
• Fuß und obere Aussteifung bis 250 mm nach innen versetzt möglich
Variable Möglichkeiten mit Mehrpreis
• ESG 10 mm aus Weißglas bei hellen Farbtönen, Motiven oder Logo
• VSG 11 mm aus ESG 6 mm (Floatglas) mit Siebdruck zum Verbund zeigend + ESG 5 mm aus Floatglas mit flächenbündigem Punkthalter
• VSG 11 mm aus ESG 6 mm (Weißglas) mit Siebdruck zum Verbund zeigend + ESG 5 mm aus Weißglas mit flächenbündigem Punkthalter
• Systemhöhe bis 2.500 mm
• Türen nach außen öffnend, max. 100° mit Obentürschließer
(Öffnungsbegrenzung)
• Glas innenseitig mit antibakterieller Glasveredelung SpriMedical®
• Bohrungen für WC-Rollenhalter bei Mittelkabine
• Kleiderhaken mit Anschlagpuffer (siehe Klappseite)
Farbübersicht keramischer Siebdruck
RAL 9010
RAL 9016
RAL 9005
RAL 9011
RAL 9017
WEITERE FARBEN...
… können frei nach dem RAL CLASSIC- Farbsystem bestellt werden. Bemusterung zwingend erforderlich (kostenpflichtig).

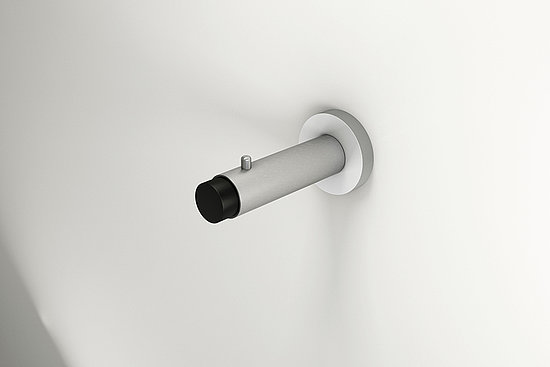

Kleiderhaken mit Anschlagpuffer
Als praktisches Zubehör ist der Kleiderhaken mit Anschlagpuffer erhältlich. Durch den Stift zum Aufhängen bietet er vielfältige Einsatzmöglichkeiten wie zum Beispiel als Taschenhalter oder Jackenaufhänger.
Der Kleiderhaken ist entweder in eine oder beide Richtungen montierbar, kann wahlweise auch angeklebt oder auf einer Fliesenwand aufgebracht werden. Die zahlreichen Anpassungsmöglichkeiten machen das Produkt zu einem unverzichtbaren Assistenten.
Ausführungen
Kleiderhaken Modellübersicht
Galerie
